半孔工藝和全孔工藝是目前常用的兩種玻璃加工工藝。雖然這兩種工藝都能給玻璃表面形成均勻的小孔，使其透光性變好，但是由于其工藝不同，在使用上還是存在著一定的差異，下面我們來詳細講解一下。

首先，我們來介紹全孔工藝。全孔工藝是一種在玻璃表面通過電解法制成均勻大小的孔洞的工藝。這種工藝的制孔精度較高，孔徑穩定性好，并且孔洞分布均勻，但高溫烘烤過程容易使玻璃的質量受到影響。此外，全孔工藝玻璃構造復雜，成本較高，需要更高的技術水平和設備設施。

而半孔工藝則相對來說更加簡單，其制造方式為先在玻璃上涂上一層可溶性物質，然后再進行蝕刻，溶解這層物質就能夠留下均勻孔洞。這種工藝制造相對簡單，技術水平相對較低，可以在玻璃上制造出很多均勻小孔洞。而與全孔工藝相反，半孔工藝的制造成本比較低，而且也更加適用于一些較為簡單的工藝加工，能夠供給市場較多的選擇。不過，在孔洞大小和均勻度上，半孔工藝與全孔工藝相比還是存在著一定的差距。一些關鍵業務經常選擇全孔工藝，以確保產品品質。

另外，半孔和全孔工藝在日常應用中還存在著一些不同。比如在氣體檢測等領域中，常常才會選擇全孔工藝，因為對于氣體濃度測量的分辨率要求較高，需要更高質量的玻璃。而在建筑玻璃領域，半孔工藝制造的玻璃可以有效防止陽光照射進入室內導致大量的能量浪費，也可達到減緩能源消耗的效果。

總之，兩種工藝各有優劣。在實際應用中，我們需要根據實際的需求選擇合適的工藝加工，以達到更優秀的效果。最終選擇哪種工藝，還需要根據具體的應用場景和需求情況進行綜合考慮。無論采用哪種工藝，都必須嚴格遵循操作規范，確保產品質量和安全性，從而達到生產加工的目標。

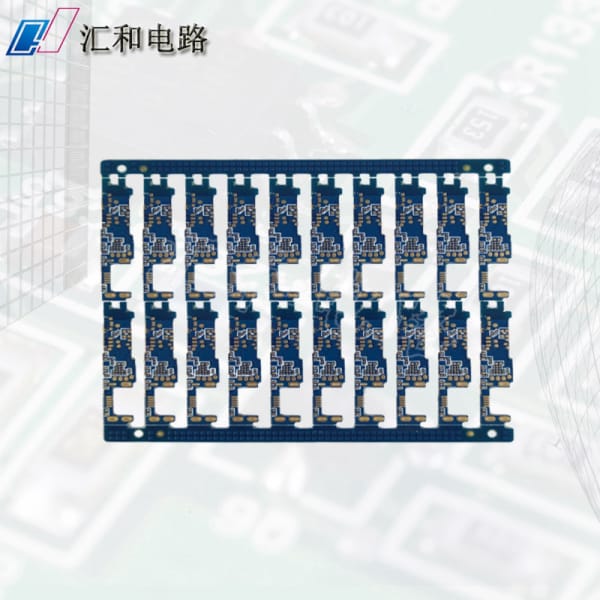

隨著時代的發展，電子設備產業的快速發展，對于PCB板的生產也變得越來越重要。在PCB板的生產過程中，拼板技術占據著非常重要的地位。郵票孔拼板和v-cut拼板正是目前PCB板的主要拼板技術。那么郵票孔拼板和v-cut拼板究竟有哪些好處呢？在設計PCB板時，應該如何選擇郵票孔拼板和v-cut拼板。

一、 郵票孔拼板的好處

1. 郵票孔拼板可以高效地節省PCB板的面積。郵票孔可以在同一面安排不同的電子元件，空間利用率更高。

2. 郵票孔和v-cut相比，郵票孔拼板的切割效果更為精準，具有更高的生產效率。

3. 郵票孔拼板適用于簡單PCB板的設計，適合小批量生產，成本較低。

二、v-cut拼板的好處

1. v-cut拼板相對于郵票孔拼板而言可以承受更大的機械壓力，在運輸和使用中不容易損壞。

2. v-cut拼板生產過程中的切割技術更為先進，可以批量生產，在大量生產的時候成本更低。

3. 更加適用于多層PCB板的設計，可以設計出更加復雜的電路板。

那么，如何選擇郵票孔拼板和v-cut拼板呢？

如果是簡單的PCB板設計，需要生產小批量的話，郵票孔拼板是個不錯的選擇。如果需要生產大量多層次的PCB板，且需要承受更大的機械壓力的話，v-cut拼板則是一個更好的選擇。

總之，郵票孔拼板和v-cut拼版各有其優勢，我們應該根據不同的需求選擇不同的拼板技術。這樣才能更好地滿足我們的生產需要。
