1. 射頻電纜特點
射頻電纜作為傳輸高頻信號的電纜線路，需要具備低損耗、低失真、高頻率范圍廣等特點。常見的射頻電纜有RG6、RG11、RG58、RG174等不同的規格型號，它們的特點和適用范圍不同。
2. 射頻電纜命名規則
根據射頻電纜的結構和特點，一般的射頻電纜的命名規則如下：
(1) 以R開頭的字母代表Radio（無線電）的意思，一般射頻電纜都是無線電傳輸線路，因此以R命名是為了表明該線路是類似無線電傳輸?shù)摹?/p>
(2) 第一個數字代表電纜外徑的大小，單位是1/8英寸。比如：5代表5/8英寸。
(3) 第二個數字代表同軸電纜的特性阻抗。比如：28代表50Ω同軸線，78代表75Ω同軸線。
(4) 第三個字母代表電纜外皮材料的類型。比如：U代表PVC材料，T代表teflon材料，K代表pvc加強型材料。
(5) 最后一個字母代表電纜內部結構的類型，比如：C代表銅鍍錫鐵芯線，或T表示硬電纜。
3. 最新的射頻電纜命名規則
隨著電子產業的發展和技術的進步，射頻電纜的規格型號也不斷地增加和變換。為了讓消費者能夠更加方便快捷地選擇合適的射頻電纜，也為了更好地描述射頻電纜的特性，最新的射頻電纜命名規則有所變化，增加了更多的描述信息，如下：
(1) 射頻電纜的型號及電纜構造
(2) 射頻電纜規格的廠家標識
(3) 射頻電纜的特征阻抗
(4) 射頻電纜的環境溫度和溫度系數
(5) 射頻電纜的電學信號傳輸速度和電學損耗
(6) 射頻電纜的抗拉強度和環境保護等級
結語：
根據射頻電纜的命名規則，消費者可以準確地了解射頻電纜的特性和適用范圍，從而選擇合適的射頻電纜。這不僅是為了保證設備的正常使用，也是為了確保設備的穩定性和可靠性。最新的射頻電纜命名規則則提供了更多的信息描述，讓消費者能夠更加深入地了解射頻電纜的特性和性能，希望本文能夠?yàn)榇蠹姨峁﹨⒖肌?/p> ]]>
高速PCB的布線規則主要包括以下幾個方面：
1. 信號線要盡可能短
信號線是高速PCB中最重要的部分，其長度對電路板的性能穩定有很大的影響。在布線時，信號線要盡可能短，以減少回波和傳輸延遲。
2. 信號線間隔要保持一定距離
在布線時，信號線之間要保持一定的間隔距離，以防止信號互相干擾。
3. 信號線與地線要保持一定距離
信號線與地線之間也要保持一定的距離，以減少電磁干擾和回波。
4. 需要使用地層
在高速PCB布線中，地層是很重要的一部分。地層可以減少電磁輻射和電磁干擾，同時也可以增強PCB的機械強度。
5. 需要使用補償電容
在高速PCB中，補償電容可以防止信號傳輸時的信號滯后和回波。需要根據信號線模型和信號頻率選擇合適的補償電容。
以上幾點是高速PCB布線規則中比較重要的內容。當然，布線規則還有很多細節問題需要注意，需要具體根據實際的設計情況進行。
高速PCB的布線規則的正確性對電路板的性能穩定起著極為關鍵的作用，學習正確的規則可以幫助你設計出高質量的PCB。在實際的設計中，需要綜合考慮各個因素，包括信號頻率、 PCB布局、信噪比等因素，才能實現電路板的良好性能穩定。
總之，高速PCB的布線規則是保證電路板性能穩定的必要條件，學習正確的規則可以幫助你設計出高質量的PCB。相信通過本文的介紹，你已經對高速PCB布線規則有了更深的了解。在將來的PCB設計中，希望大家能夠更加注重布線規則的正確性，設計出更加穩定的電路板。
]]>
在PCB設計中，布線是非常重要的一環。布線規則指的是在設計PCB布線時遵循的一系列基本原則。這些規則和原則能夠確保設計出正確的PCB布線，以避免電路性能損失、信號噪聲和電磁干擾等問題。
那么，布線規則應該在何處設置呢？
PCB布線規則設置步驟：
步驟1：創建規則
在PCB設計軟件中，用戶可以創建自定義規則或使用現有的規則。通常這些規則可分為兩類：全局規則和局部規則。
全局規則是所有PCB布局的通用規則。例如，規定某個電路板上所允許的最大走線寬度、間距和士高等。對于不同的PCB設計軟件，全局規則的設置步驟可能會有所不同。但一般來說這些規則都會在設計軟件中的菜單或設置界面里以不同的方式呈現出來。
局部規則是針對特定區域和特定器件的規則。例如，設置某一個特定位置的電解電容的電環，以優化器件性能和穩定性等。局部規則通常都是由PCB工程師根據具體的設計需求手動設置。
步驟2：設置規則
一旦全局和局部規則被創建后，PCB設計工程師需要開始檢查這些規則以保證它們是符合項目需求和硬件限制的。
例如，PCB設計工程師需要確定板上的宏模塊是否符合電路板上所允許的尺寸和寬度限制；需要保證走線層數適當、導線尺寸良好；需要考慮信號噪聲、EMI和EMC等因素影響電路性能的問題。
通常情況下，PCB設計軟件會給出針對不同規則和條件的警告和建議。例如，如果PCB走線的距離太小或者過于接近電子部件，軟件就會在設計階段或驗收階段發出警告提示。
步驟3：調整規則
如果在PCB布線的過程中發現了一些問題，那么PCB設計工程師需要針對問題進行調整。例如，如果局部規則設置的電路板上不可傳輸?shù)臋M向距離太小導致棱角較多的PCB板子，則需要重新定義規則。如果通用規則要求PCB層數太大，則應該考慮修改規則以保證PCB板子線路層數的合理性。
總之，設置PCB布線規則是確保設計出正確的PCB布線的重要步驟。PCB編程人員需要使用全局規則和局部規則定義電路板上的走線寬度、間距和高度等細節，以保證所有器件和元件之間的連接都是符合正常操作和工程要求，以提升電機性能和穩定性。
]]>

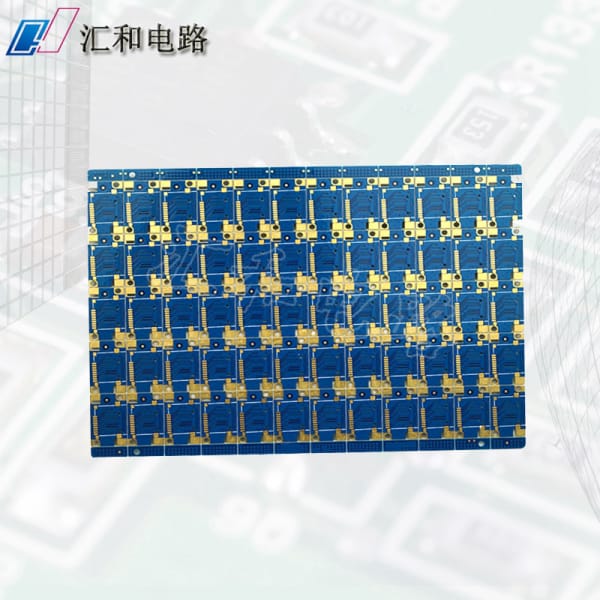

PCB板是現代電子產品中最常使用的一種基礎元器件，而在電子產品生產過程中，往往需要將多個PCB板進行拼接，以實現各種功能。因此，PCB拼板技術成為了當今電子生產過程中至關重要的一環。本文將從規則和方法兩個方面分析PCB拼板的技術難點，為廣大讀者提供一些基礎的指導。
一、PCB拼板的規則
1. PCB板單次拼接面積應小于4倍板的面積。 單次拼接面積越大，板子的變形程度越嚴重，導致容易產生拼接問題。因此，當進行PCB拼板時，不建議進行大面積的單次拼接。
2. PCB拼板的設計原則是從面積大的板子入手設計。 假設有A板和B板兩個板子要拼接，那么我們應該先從面積大的板子開始出發，然后再將小的板子拼接在其旁邊。這樣可以大大提高PCB拼板的可靠性。
3. PCB拼板時要留有合適的間距。 為了避免貼片和元器件之間產生電氣問題，進行PCB拼板時必須保證元器件之間有合適的間距。特別是在復雜的電路板上，更是需要特別注意。
4. PCB拼板時不同板子的焊盤數量應相等。 焊盤是連接貼片和元器件的重要通道，如果不同板子的焊盤數量不相等，則會導致拼接不成功，從而影響電路板的正常運行。
5. PCB拼板中不要出現過多的角部連接。 過多的角部連接會在拼板過程中增加麻煩，同時易造成拼接不牢固，產生電路問題。因此，在PCB拼板時，要盡量減少角部連接的數量。
二、PCB拼板的方法
1. 使用折角連接面。 在PCB拼板過程中，折角連接面是非常常見的連接方式。這種方法的原理是將兩個板子拼接在一起時，通過角部的連接來使它們牢固地固定在一起。然后使用烙鐵對焊盤進行焊接，完成連接。
2. 使用V形槽。 V形槽連接方法是向板子的兩個相對的邊緣加入一個V形槽，然后通過槽來連接這兩個板子。這種方法的好處是可以增加兩個板子之間的接觸面積，使它們固定得更牢固。
3. 使用鑲嵌方式。 鑲嵌方式是將兩個板子嵌入到一個“折疊式”封裝中，然后通過該封裝來固定它們。這種方法不僅能夠增加接觸面積，還可以避免兩個板子之間的角部連接。
4. 使用同軸連接方式。 在同軸連接方式中，兩個板子之間的連接是通過一個長度較長的二級同軸連接器完成的。這種方法可以避免因板子變形而導致的連接問題，同時還可以提高電路的數據傳輸速度。
]]>
在制作PCB電路板的過程中，鋪銅是必不可少的一步，它不僅可以提高電路板的導電性能，還能夠有效地散熱。但是，鋪銅的設置和規則對電路板的質量和性能也有很大的影響。本文將為大家詳細介紹PCB鋪銅的設置和規則。
I. PCB鋪銅的設置
1. 單面鋪銅和雙面鋪銅
首先要考慮板子的層數，是單面板還是雙面板。對于單面板，通常采用的是單面鋪銅，即只在一面鋪銅；對于雙面板，則需要在兩面都鋪上銅。
2. 銅厚和銅重
銅厚和銅重是指在PCB板上銅的厚度和總重量。通常情況下，銅厚越大，電路板導電性能越好；銅重越大，散熱性能越好。因此，在鋪銅前需要根據需要選擇合適的銅厚和銅重。
3. 銅面積和間隔
銅面積和間隔是指銅與銅之間的距離和銅覆蓋的表面積。銅面積和間隔的設置直接影響電路板的性能，包括導電性能和散熱性能。在鋪銅時，需要根據具體需求合理設置。
4. 銅孔
銅孔主要用于連接不同層的電路，它需要與電路板上的電路相連，一般要求銅孔和相應的電路之間的接觸面積達到一定的比例。在鋪銅時需要留出足夠的空間和遵循特定的規則進行設置，以保證銅孔與電路的連通性。
II. PCB鋪銅的規則
1. 銅面積比
銅面積比是指PCB板銅與非導電面積的比值。在設計時，應保持相同的銅面積比。一般來說，銅面積比越小，散熱性能越好。
2. 銅面積間隔
銅面積間隔是指兩個銅之間的距離。在同一層中的銅面積間隔應大于0.2mm，不同層之間的銅面積間隔應大于0.3mm。
3. 聯通孔距離和直徑
聯通孔是指用于將不同層之間的信號和電源連接起來的銅孔。在設計時，需要根據電路的要求設置聯通孔的距離和直徑。一般來說，聯通孔的直徑應大于0.38mm，距離不應小于1.5mm。
4. 銅覆蓋
銅覆蓋是指銅覆蓋PCB板上的非導電部分。在設置銅覆蓋時，需要遵循銅與銅之間的最小距離規則，以保證PCB板上的電路不會出現短路情況。
5. 銅與引腳間的距離
]]>
